瓦斯繼電器校驗儀結構組成概述

返回 打印
來源:儀天成電力  時間:2024/08/26  閱讀:
       在電力系統中,瓦斯繼電器是變壓器內部故障防范的重要元件,當變壓器內部出現故障現象時,瓦斯繼電器由于電弧使絕緣材料分解并產生大量的瓦斯,其強烈程度隨故障的嚴重程度不同而不同,為了保障瓦斯繼電器能夠正常運行,我們就需要定期對其做相應的檢測工作,常見的檢測儀器有瓦斯繼電器校驗儀,那么這款儀器的結構組成是如何呢?下面給大家概述一下。

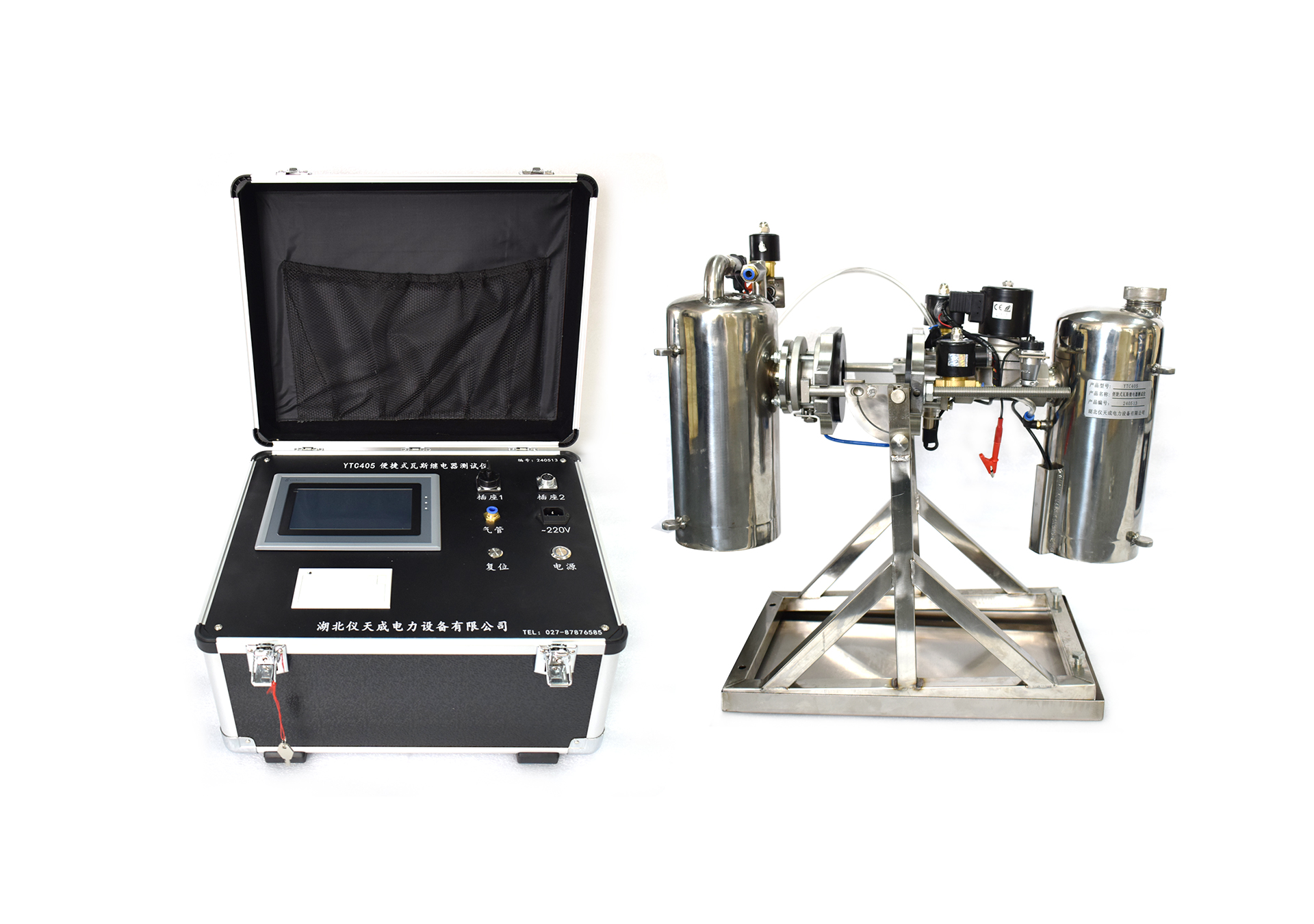

        瓦斯繼電器校驗儀主要是由試驗組件和微機測控箱組成,瓦斯繼電保護校驗儀底部設有接油盤,[可調支架]裝在油盤內,支架四角有調整水平的調節螺釘,由[拉桿緊固件]、[主油桶]的組件、[回油桶]的組件,通過[被測繼電器]組成整體,通過拉桿中部的軸承將組裝好的本體支撐在軸承座上,[支架]上有[雙向定位板]的孔和軸承座上的[定位銷]構成90°自動定位,由于兩側重量相近,試驗人員可輕松地將校驗臺旋轉至水平或垂直位置。
        [主油桶]頂部有[進氣口]可通過微型空壓機的[軟管]連接。主油桶頂部裝有[壓力傳感器]和[電磁排氣閥],通過帶插頭的[屏蔽電纜]與[測控箱]面板上的[傳感器電纜接口]相接。[回油桶]與帶法蘭盤的[流速閥]通過螺紋連接成組件。[流速閥]設有[油位光電開關] ,法蘭盤靠外側裝有[軟管]和[排氣閥],試驗時將軟管與被測繼電器頂蓋上的氣嘴連接,法蘭盤靠外側裝有[容積閥],可將繼電器的油通過軟管與[回油桶]底部的[容積計量裝置]連接。再由[電纜]與測控箱面板上的[信號插座]連接。
        [微機測控箱]內部元件布置采用分類重復屏蔽措施,有效地減少信號干擾。通過接頭與箱體其他元器件連接以方便檢驗維修。采用7寸LCD真彩顯示屏,以滿足流速、容積、壓力顯示要求。

        瓦斯氣體繼電器測試儀結構組成主要如上了,其結構上面也比較簡潔,通過對其結構的認知,可以讓我們更為了解認識到它如何工作的。

湖北儀天成電力設備有限公司
2024年8月26日
